Извещатель магнитоконтактный ИО 102-26 исп.02 Аякс

ИО 102-26 исп.02 "Аякс" Извещатель охранный точечный магнитоконтактный. Датчик для установки на металл, переключающий, провод в двойной изоляции 350мм
Извещатели охранные точечные магнитоконтактные ИО 102-26 (далее - извещатели) предназначены для контроля положения перемещающихся отдельных частей конструкций и механизмов, а также для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов, ангаров и других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

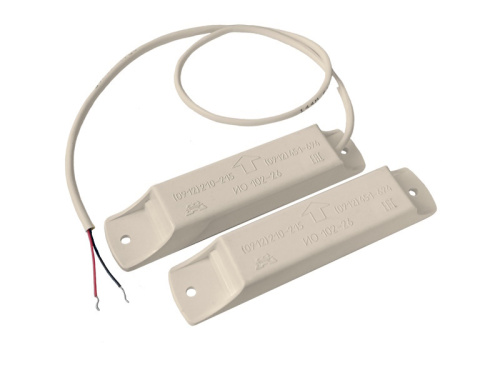

Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (блок геркона) на основе геркона и задающего элемента (блока магнитов).

Корпуса изделий 0-й серии (исп. 00-05) ПАШК.425119.008 ТУ выполнены из пластмассы.
Корпуса изделий 100-й серии (исп.100, 102, 104, 105) ПАШК.425119.057 ТУ выполнены из алюминия.
Корпуса изделий 200-й серии (исп.200, 202, 204, 205) ПАШК.425119.066 ТУ;
(исп.250, 251) ПАШК.425119.064 ТУ выполнены из нержавейки.

При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.

- Тип применяемого геркона: переключающий;
- Длина выводов, мм Тип провода: 350*× КСПВГ 2х0,2;
- Корпус, ТУ: пластмасса, ПАШК 425119.008 ТУ;
- Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии; 12 мм и менее;
- Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии; 70 мм и более;
- Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм;
- Сопротивление замкнутых контактов - не более 0,5 Ом;
- Коммутируемый ток до 0,5 А
- Коммутируемое напряжение до 72 В
- Максимальная коммутируемая мощность 10 Вт
- Диапазон температур от -50 до 50°С
- Относительная влажность влажность 98% при 35 °С
- Сопротивление замкнутых контактов 0,5 Ом
