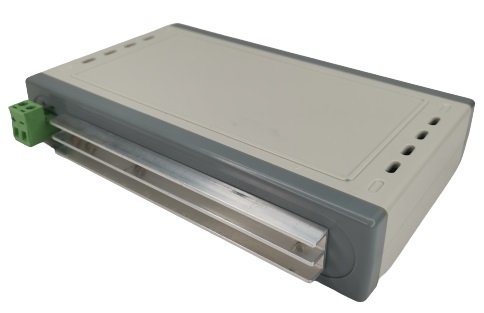

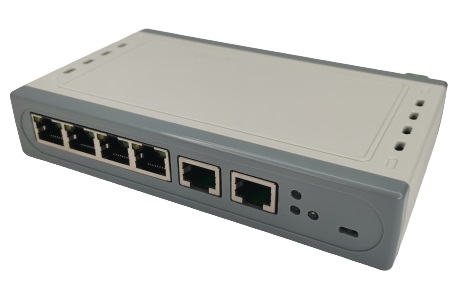

Коммутатор Каракурт РОЕ 4+2 12-36V PoE

«Каракурт 4+2» — Ethernet коммутатор с функцией Passive PoE специально разработанный для цифровых систем видеонаблюдения, в которых необходимо обеспечить бесперебойное питание IP устройств. Конфигурация «Каракурта 4+2»: 4Poe(10/100Mb)+2UpLink (100Mb). Т.е., он имеет 4 PoE порта и 2 UpLink порта, и осуществляет автоматическую коммутацию данных между этими портами. Коммутатор предназначен для организации проводных сетей передачи данных, в которых применяются устройства, поддерживающие технологию PoE с напряжением питания 46-57 В. «Каракурт 4+2» обеспечивает преобразование питающего постоянного напряжения (12-36 В) в стабилизированное напряжение PoE (46-57 В) с возможностью его регулировки (регулятор на боковой стенке) для компенсации падения напряжения в линии питания и передачи данных (кабель типа витая пара cat.5, cat.6). В некоторых случаях, возможность регулировки напряжения PoE может избавить от необходимости использования довольно дорогих удлинителей PoE.

Применение данного коммутатора значительно упрощает и удешевляет резервирование питания в IP системах видеонаблюдения благодаря тому, что он имеет широкий диапазон входного питающего напряжения (12-36В), которое преобразуется в напряжение PoE, регулируемое в диапазоне 46-57В. При этом, поскольку происходит только однократное преобразование энергии с высоким КПД, время резервирования питания значительно увеличивается.

Каракурт может работать как в обычном режиме, так и в режиме «extend». В стандартном режиме порты работают на скорости 100Mb. При этом длина линии может достигать 100м. В режиме «extend» скорость передачи в портах с PoE уменьшается до 10Mb, но длина линии передачи может достигать 200-250м. (определяется параметрами кабельной линии).

Бюджет мощности четырех портов составляет 60Вт. Распределение мощности по портам определяется моделью коммутатора. Доступны версии 4х15 Вт с ограничением мощности каждого порта на уровне 15 Вт и версия 60Вт с ограничением суммарной мощности всех портов на уровне 60Вт, но с возможностью подключения к порту устройств мощностью более 15 Вт (например, две камеры по 30Вт).

КАРАКУРТ поддерживает стандарт IEEE 802.3af/at. Может эксплуатироваться совместно с устройствами, поддерживающими IEEE 802.3af/at вариант В, при котором питающее напряжение подается по свободным парам (4и5 — PoE+, 7и8 — PoE-).

Порты имеют защиту от короткого замыкания в нагрузке, реализованную на самовосстанавливающихся предохранителях (позисторах). При превышении допустимого значения нагрузки в каком-либо из портов, напряжение питания этого порта автоматически отключается. При устранении причин перегрузки питание порта автоматически восстанавливается.

При выборе источника питания следует руководствоваться его номинальной мощностью при работе в 100%-ном цикле и суммарной потребляемой мощностью всех питаемых устройств. Поскольку КАРАКУРТ имеет довольно широкий диапазон питающего напряжения (12-36В), это позволяет довольно гибко подходить к вопросу организации бесперебойного питания в сетях передачи данных. Если суммарная мощность всех питаемых устройств близка к максимальному PoE бюджету (60Вт), то имеет смысл использовать для питания КАРАКУРТА бесперебойный источник напряжением 24В. Это позволит существенно снизить токи в системе, снизить тепловые потери и как следствие, значительно увеличить время работы от аккумуляторных батарей. Бесперебойный источник питания должен иметь функцию автоматического отключения нагрузки при разряде АКБ ниже допустимого порога для защиты от глубокого разряда.

Ниже приведены данные о примерном времени резервирования питания в зависимости от величины нагрузки, емкости аккумуляторных батарей и стандарта напряжения питания (12 или 24В). В расчет берется полностью заряженная аккумуляторная батарея без потери емкости.
