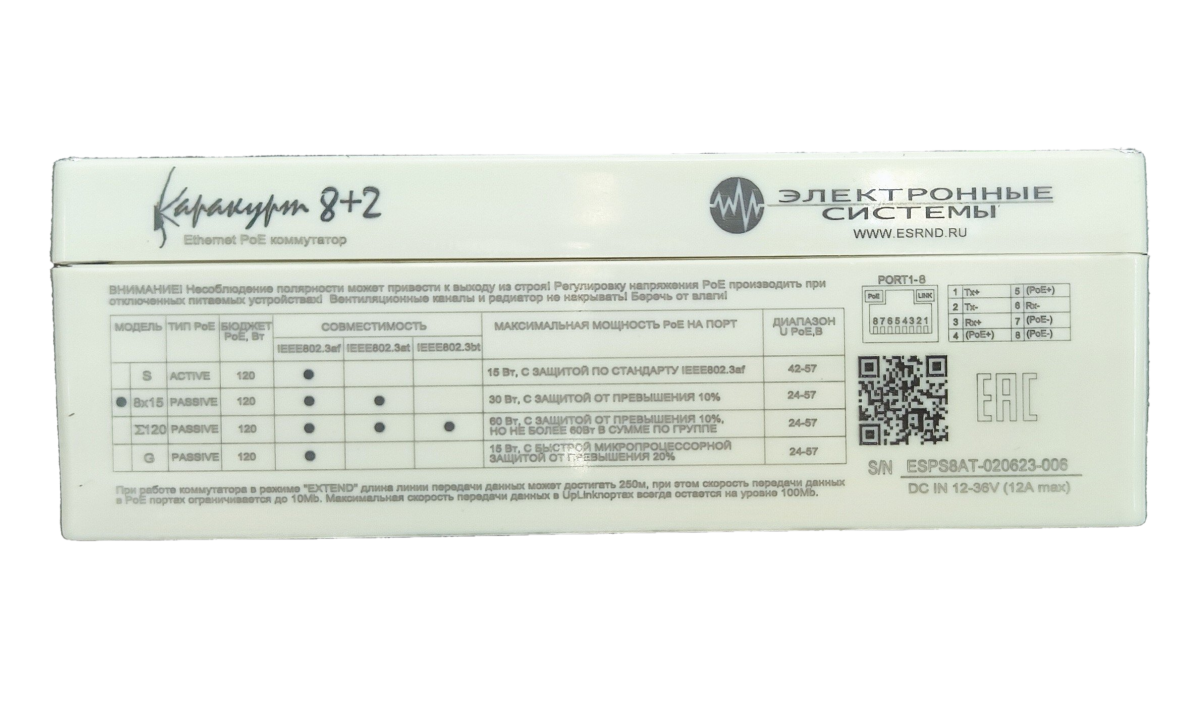

Коммутатор Каракурт РОЕ 8+2 12-36V PoE

Каракурт 8+2 — Ethernet коммутатор с поддержкой passive PoE, разработанный специально для цифровых систем видеонаблюдения, в которых необходимо реализовать резервирование питания. Использование данного коммутатора значительно упрощает реализацию, и что немаловажно, позволяет снизить суммарный бюджет системы видеонаблюдения с бесперебойным питанием. Конфигурация: 8 Рое портов (10/100Mb) + 2UpLink (100Mb). Суммарный бюджет РоЕ 120 Вт (8х15Вт). Коммутатор предназначен для организации проводных и беспроводных сетей передачи данных, в которых применяются устройства, поддерживающие технологию PoE как с напряжением питания 46-57 В, так и с напряжением РоЕ 24В. Каракурт 8+2 обеспечивает преобразование питающего постоянного напряжения (12-36 В) в стабилизированное напряжение PoE (24-57 В) с возможностью его регулировки (регулятор на боковой стенке) для компенсации падения напряжения в линии питания и передачи данных (кабель типа витая пара cat.5, cat.6). В некоторых случаях возможность регулировки напряжения PoE может избавить от необходимости использования довольно дорогих удлинителей PoE.

Типовая схема применения коммутатора Каракурт 8+2 для построения проводной IP системы видеонаблюдения.

Применение данного коммутатора значительно упрощает и удешевляет резервирование питания в IP системах видеонаблюдения благодаря тому, что коммутатор имеет широкий диапазон входного питающего напряжения (12-36В), которое преобразуется в напряжение PoE, регулируемое в диапазоне 24-57В. При этом, поскольку происходит только однократное преобразование энергии с высоким КПД, время резервирования питания значительно увеличивается.

Каракурт может работать как в обычном режиме, так и в режиме «extend». В стандартном режиме РоЕ порты работают на скорости 100Mb. При этом длина линии может достигать длины 100м. В режиме «extend» скорость передачи в РоЕ портах уменьшается до 10Mb, но длина линии передачи может достигать 200-250м. (определяется параметрами кабельной линии).

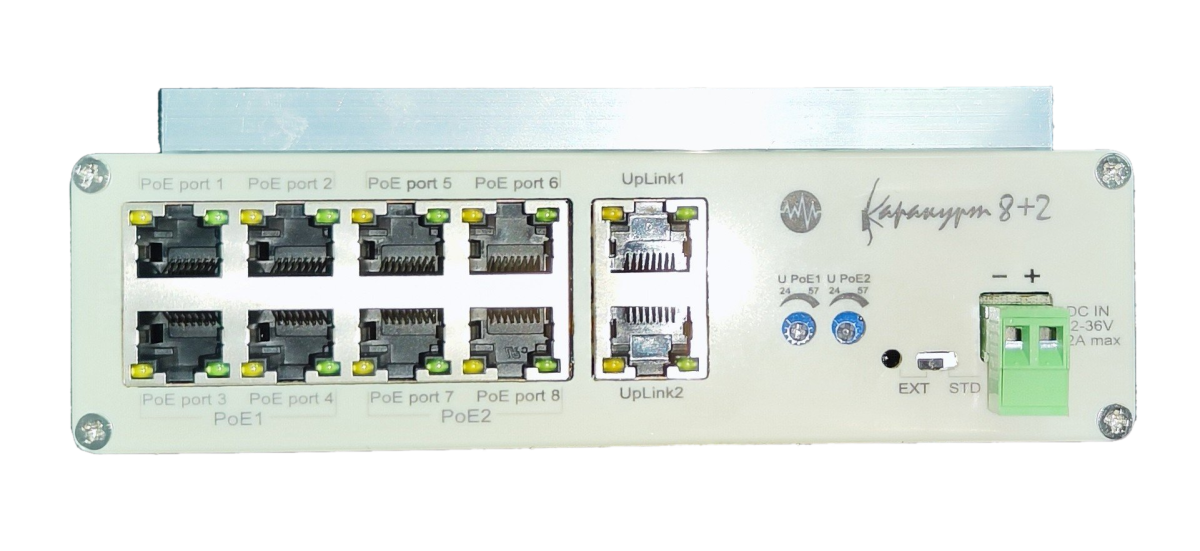

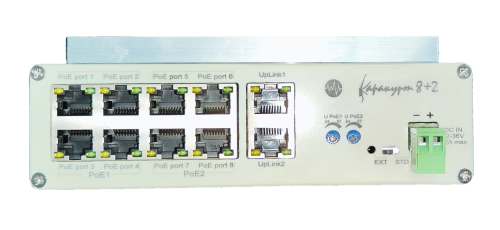

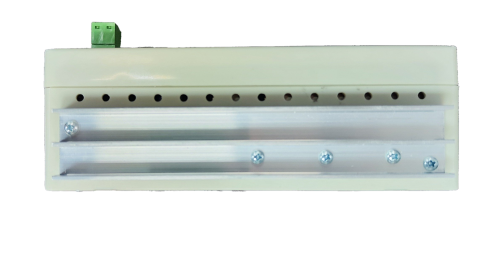

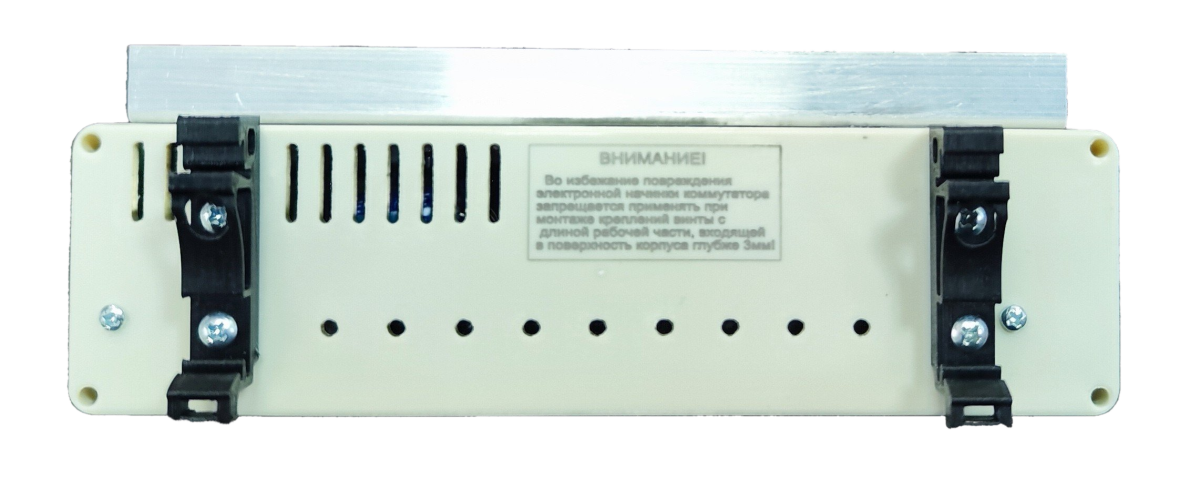

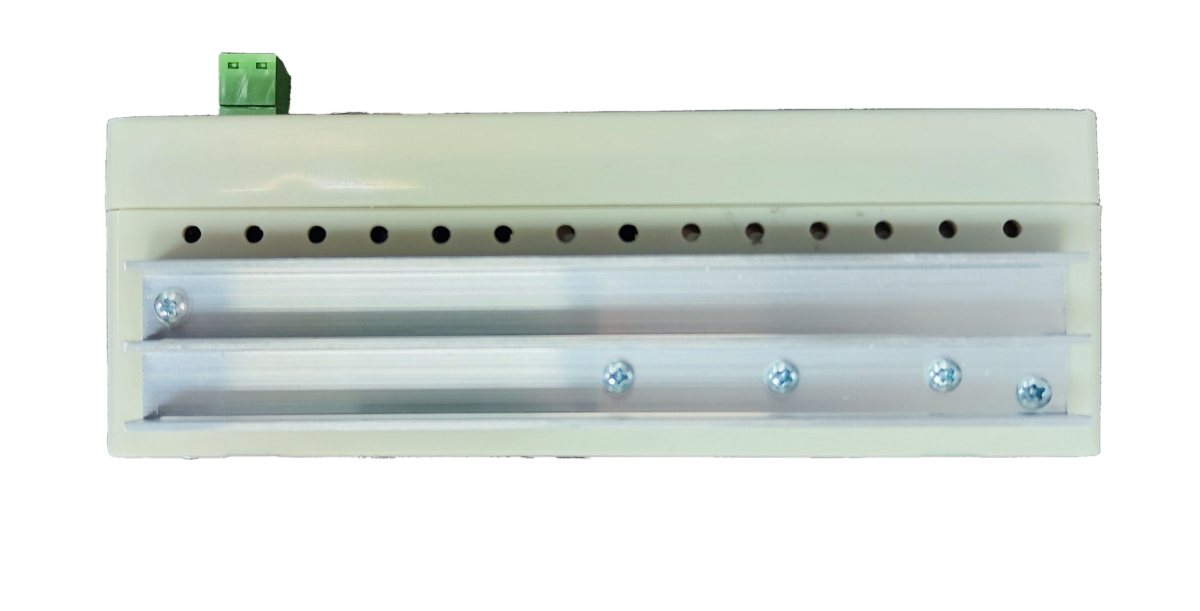

Каракурт 8+2 является продолжением идеи, реализованной в 4-х портовой версии. Данная модель аналогична по функционированию портов с Каракуртом 4+2. Разница в том, что количество РоЕ портов (10/100Mb/s) увеличено до 8-ми и эти порты организованны в две группы. В каждой из групп напряжение РоЕ регулируется отдельно (регуляторы на боковой поверхности корпуса на фото). И еще одно существенное отличие заключается в диапазоне регулировки напряжения РоЕ. Он составляет 24-57В. Это позволяет подключать к РоЕ портам устройства с напряжением РоЕ 24В. К этому типу устройств относится большое количество беспроводных WiFi точек доступа, мостов, повторителей и т.д. Другими словами, имеется возможность установить в одной из групп портов напряжение РоЕ 24В и подключить к ним точки доступа, а в другой группе оставить напряжение РоЕ 48-57В и подключить 4 РоЕ видеокамеры. Таким образом, можно реализовать удаленный кластер системы видеонаблюдения, включенный в общую сеть и обеспеченный бесперебойным питанием.

Типовая схема применения коммутатора Каракурт 8+2 для построения смешанной IP системы видеонаблюдения.

Каракурт 8+2 поддерживает стандарт IEEE 802.3af. Может эксплуатироваться совместно с устройствами, поддерживающими IEEE 802.3af вариант В, при котором питающее напряжение подается по свободным парам (4и5 — PoE+, 7и8 — PoE-).

Порты имеют защиту от короткого замыкания в нагрузке, реализованную на самовосстанавливающихся предохранителях (позисторах). При превышении допустимого значения нагрузки в каком-либо из портов, напряжение питания этого порта автоматически отключается. При устранении причин перегрузки питание порта автоматически восстанавливается.

При выборе источника питания следует руководствоваться его номинальной мощностью при работе в 100%-ном цикле и суммарной потребляемой мощностью всех питаемых устройств. Поскольку КАРАКУРТ имеет довольно широкий диапазон питающего напряжения (12-36В), это позволяет довольно гибко подходить к вопросу организации бесперебойного питания в сетях передачи данных. Если суммарная мощность всех питаемых устройств близка к максимальному PoE бюджету (120Вт), то имеет смысл использовать для питания коммутатора бесперебойный источник напряжением 24В. Это позволит существенно снизить токи в системе, уменьшить тепловые потери и как следствие, значительно увеличить время работы от аккумуляторных батарей. Бесперебойный источник питания должен иметь функцию автоматического отключения нагрузки при разряде АКБ ниже допустимого порога для защиты от глубокого разряда.

Тут стоит заметить, что, если используются камеры со «среднестатистическими» параметрами (не поворотные, с подсветкой 20-30м), то суммарная мощность 8-ми камер редко превышает значение 50Вт. При этом вполне достаточно применить бесперебойный источник питания напряжением 12В и номинальным током 5-7А.

Ниже приведены данные о примерном времени резервирования питания в зависимости от величины нагрузки, емкости аккумуляторных батарей и стандарта напряжения питания (12 или 24В). В расчет берется полностью заряженная аккумуляторная батарея без потери емкости.
