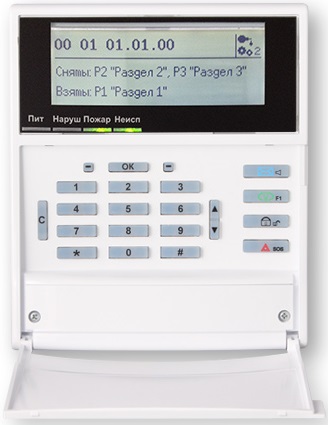

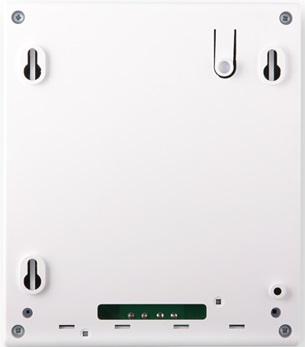

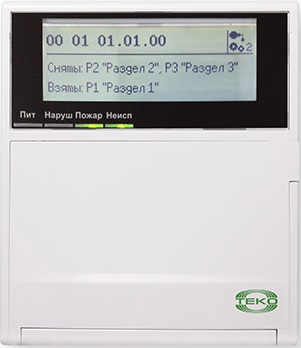

Прибор приемно-контрольный и управления пожарный Астра-812 Pro

Назначение прибора:
-организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) -путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
-контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РРП Астра-РИ-М (433 МГц);
-контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z (2,4 ГГц);
-контроль состояния проводных адресных устройств системы Астра-А через расширители проводные адресные Астра-А РПА;
-отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
-организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
-выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
-информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
-информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485;
-дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.

Особенности:
-встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
-количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192
-монохромный ЖК-дисплей для отображения системной информации
-встроенная клавиатура
-четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
встроенный звуковой сигнализатор
-два входа питания (основной и резервный) по ГОСТ Р 53325;
-2 программируемых входа охранного/технологического типа:
  клеммы «Z1-GND» - свободны для назначения пользователем, могут использоваться для контроля исправности    источников питания ППКУП согласно ГОСТ Р 53325,
  клеммы «Z2-GND» - свободны для назначения пользователем, не могут использоваться для контроля источников питания;
  входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
-6 встроенных программируемых выходов:
  2 сигнальных слаботочных реле типа «сухой контакт»,
  1 силовое реле,
  3 выхода типа «открытый коллектор»;
-встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РРП Астра-РИ-М, РР Астра-Z, ПКУ Астра-814 Pro, БИ Астра-863 исп. А, БИУ Астра-863 исп.Б, БР Астра-823/824;
-USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);
-один универсальный слот для установки одного из следующих сменных модулей  (модули в комплект поставки ППКУП не входят, поставляются отдельно):
  Астра-GSM (ПАК Астра) (2 SIM-карты, обеспечивает взаимодействие с сервером ПАК Астра в GPRS-канале, дозвон в GSM сетях с речевыми сообщениями, передачу и получение SMS),
  Астра-LAN (ПАК Астра) (обеспечивает обмен информацией с сервером ПАК Астра в сетях с TCP/IP с целью удаленного мониторинга и управления ППКУП средствами мобильного, веб приложений, АРМ ПЦО),
  Астра-RS-485 (обеспечивает ППКУП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для связи с ПК через блок сопряжения Астра-984 или для организации кольцевого интерфейса с целью обеспечения требований СП 484.1311500.2020);
обеспечение требований СП 484.1311500.2020 по единичной неисправности линий связи при организации пожарной сигнализации – каждый блок расширения, установленный вне поста охраны, защищается по входу и выходу при помощи изоляторов Астра-А ИЛС. Количество ИЛС до 64 в одном кольцевом интерфейсе RS-485*;
постановка на охрану/снятие с охраны осуществляется:
с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (клавиатуры Астра-КТМ-С),
-идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand, а также через радиоканальный RFID считыватель Астра-8531,
с использованием PIN кодов, вводимых через клавиатуру ППКУП Астра-812 Pro, ПКУ Астра-814 Pro, радиоканальной клавиатуры Астра-8131 либо через модуль "Монитор" ПКМ Астра-Pro,
с использованием радиоканальных брелоков РПДК Астра-РИ-М,
дистанционно через SMS команды от 8-ми пользователей по паролям,
-через мобильное приложение Security Hub (при условии установки модулей Астра-GSM (ПАК Астра)/ Астра-LAN (ПАК Астра));
-программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.


* Обеспечивается в ППКУП версии 5_5 и выше
Основные данные:
-общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 (встроенному и дополнительному) – до 64
-суммарное количество подключаемых адресных расширителей РРП Астра-РИ-М, РР Астра-Z, РПА Астра-А – до 16* (при отключенном встроенном радиомодуле МРР-РИ-М)
-общее количество поддерживаемых адресных устройств – до 999*, из них:
-количество радиоустройств системы Астра-РИ-М – до 192
-количество радиоустройств системы Астра-Zитадель – до 999*
-количество адресных проводных устройств системы Астра-А – до 999*
-количество поддерживаемых беспроводных пультов управления Астра-8131 – до 8 (не более 4 на 1 РРП Астра-РИ-М)
-количество поддерживаемых беспроводных считывателей бесконтактных Астра-8531 – до 8 (не более 4 на 1 РРП Астра-РИ-М)
-общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 64;
-количество подключаемых блоков реле Астра-823/Астра-824 – до 64;
-количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8;
-количество подключаемых блоков индикации Астра-863 – до 64;
-количество логических разделов – 250;
-количество зон оповещения – 5;
-количество универсальных системных выходов – 250;
-количество пользователей – 250;
-количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 250;
-количество подключаемых считывателей – до 50;
-журнал событий на 10000 событий (при компьютерном мониторинге емкость архива не ограничена).

* Обеспечивается в ППКУП версии 5_5 и выше
