Модуль интерфейсный Рубеж ИМ-1 прот.R3

Модуль интерфейсный ИМ-1 прот.R3 предназначен для управления считывателем или кодонаборным устройством. Модуль ИМ-1 прот.R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Модуль ИМ-1 прот.R3 выполняет следующие функции:
-преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
-передача считанного кода в прибор для постановки/снятия охранных зон и управления сценариями системы;
-индикация режимов работы модуля;
-тестирование работоспособности модуля с помощью кнопки «Тест».

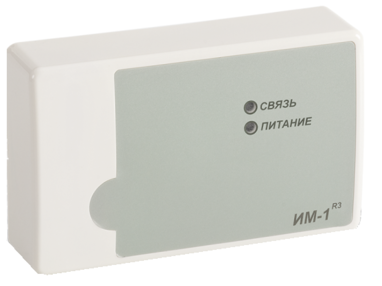

На лицевой панели модуля расположены два светодиода:

Связь - красный, мигает при наличии обмена по АЛС;
Питание - зеленый, постоянно горит при наличии питания модуля, погашен при его отсутствии.
Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1 прот.R3):

Используя разъем RJ-45;
Обычное подключение с помощью клеммных колодок под винт.
