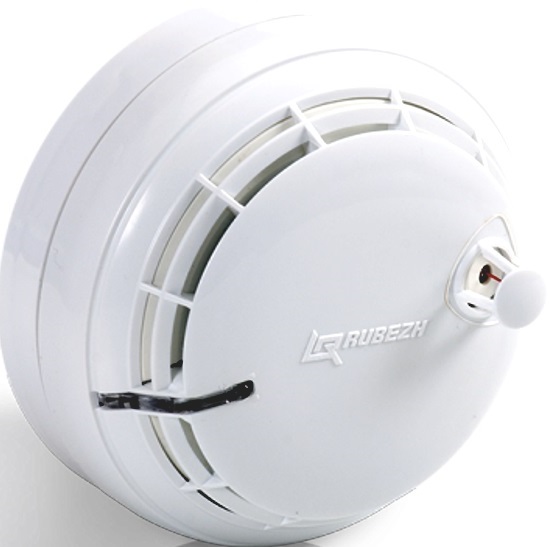

Извещатель пожарный комбинированный Рубеж ИП 212/101-64-PR-R3 W1.03

Извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресно-аналоговый ИП 212/101-64-PR-R3 предназначен для обнаружения возгораний, сопровождающихся появлением дыма малой концентрации, а также повышением температуры внутри контролируемого пространства и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.

Данное исполнение извещателя комплектуется базовым основанием для монтажа на несущие конструкции. Базовое основание имеет 3 винтовых контакта для монтажа двухпроводного экранированного кабеля АЛС.

Извещатель определяет возгорание по:

концентрации дыма;
максимальной температуре;
скорости нарастания температуры.ложных срабатываний;
тестируется работоспособность с помощью кнопки или специального оптического тестера ОТ-1.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Разъемное соединение датчика с базовым основанием обеспечивает удобство установк
Извещатель выполняет следующие функции:

обрабатывает по специальным алгоритмам результаты измерений и передает сигналы «Пожар» в приемно-контрольный прибор;
формирует и передает в приемно-контрольный прибор сигнал «Неисправность»;
имеет индикацию режима работы извещателя;
имеет автоматическую компенсацию запыленности дымовой камеры для исключения и, монтажа и обслуживания извещателя. Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 212/101-64-PR-R3 c ИЗ-1Б-R3. Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

Извещатель ИП 212/101-64-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 212/101-64-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 – занимает 2 адреса (1 адрес ИП 212/101-64-PR-R3 + 1 адрес ИЗ-1Б-R3).
