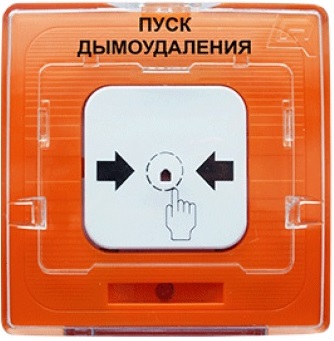

Устройство дистанционного пуска Рубеж УДП 513-11-R3 Пуск дымоудаления (цвет оранжевый)

Устройство дистанционного пуска адресное УДП 513- 11 прот.R3 предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.
Устройство дистанционного пуска электроконтактное адресное УДП 513-11 прот.R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.
Устройство дистанционного пуска адресное УДП 513-11 прот.R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.
Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.
Устройство дистанционного пуска УДП 513-11 прот.R3 выпускается в соответствии с ГОСТ Р 53325-2012:
- В жёлтом цвете - надписи, относящиеся к тушению пожара.
- В оранжевом цвете - надписи, относящиеся к дымоудалению.
- В зелёном - разблокировка путей эвакуации.
- В белом и синем цвете - надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др.
