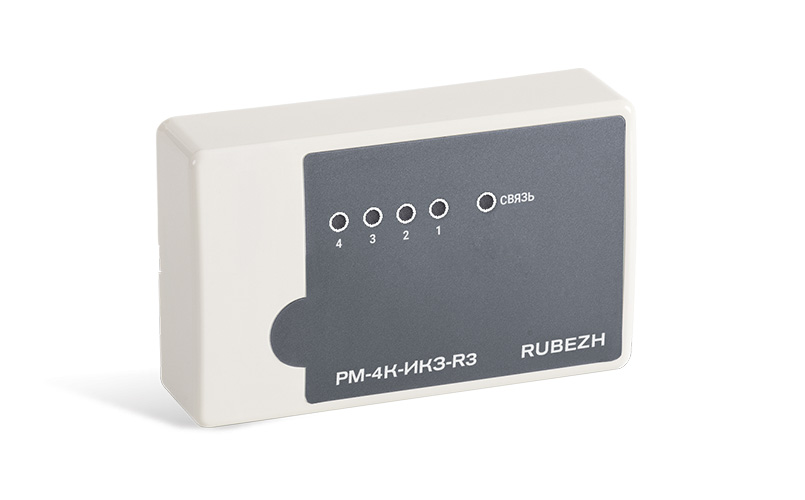

Релейный модуль Рубеж РМ-4К-ИКЗ-R3

Адресные релейные модули РМ- 4К-ИКЗ-R3 со встроенным изолятором короткого замыкания АЛС предназначены для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Функционально адресные релейные модули представляют собой дистанционно управляемые выходы напряжения питания. Работают в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Адресные релейные модули являются программируемыми устройствами. Тактики работы и конфигурация задается пользователем с помощью ПО «FireSec «Администратор».

РМ-4К-ИКЗ-R3 выполняет функции:

управление исполнительными устройствами с помощью 4 выходов типа «электронный ключ», с одновременным контролем состояния выходных цепей на обрыв и короткое замыкание;
размыкания адресной линии связи при КЗ и ее восстановления при устранении КЗ;
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

информационных световых табло (ОПОП 1-8 либо аналогичных);
оповещателей звуковых (ОПОП 2-35 либо аналогичных);
оповещателей светозвуковых (ОПОП124-7 либо аналогичных);
других исполнительных устройств, например пусковых цепей модулей тушения, электрические параметры которых не превышают характеристик РМ-4К-ИКЗ-R3.
Встроенный изолятор короткого замыкания АЛС позволяет:

разрывать радиальную АЛС в месте установки РМ-4К-ИКЗ-R3, ближайшего к точке короткого замыкания. Это локализует участок после РМ-4К-ИКЗ-R3 и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа (встроенным в РМ-К);
разрывать кольцевую АЛС между двумя местами установки РМ-4К-ИКЗ-R3 (или РМ-4К-ИКЗ-R3 и любым другим изолятором шлейфа). Это локализует участок между модулями (изоляторами) и оставляет работоспособными остальные участки АЛС.
При КЗ в АЛС модуль РМ-4К-ИКЗ-R3 передает в прибор сообщение о КЗ. При устранении КЗ на клеммах АЛС модуль РМ-4К-ИКЗ-R3 передает в прибор сообщение о восстановлении.

Питание логической части и информационный обмен модуля РМ-4К-ИКЗ-R3 с прибором осуществляются по АЛС. Логическая часть гальванически развязана от внешнего источника питания РМ-4К-ИКЗ-R3.
В АЛС модуль РМ-4К-ИКЗ-R3 занимает 4 адреса.

Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Релейный модуль РМ-4К-ИКЗ-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.

Модуль РМ-4К-ИКЗ-R3 контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле.
Релейный модуль комплектуется устройством подключения нагрузки (УПН) в количестве, равном числу выходов, для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле и выходным клеммником для подключения к нагрузке (исполнительному устройству).
Вместо УПН для контроля цепи можно использовать диоды.
Также возможно подключение на один выход нескольких табличек ОПОП 1-8 или ОПОП 1-8М. В этом случае таблички подключаются параллельно на линию и в конце линии устанавливается один диод, обеспечивающий протекание контрольного тока. Для контроля состояния «Обрыв» во включенном состоянии выхода необходимо обеспечить протекание тока через нагрузку, величиной не менее 15 мА. Если устройство нагрузки потребляет ток менее 15 мА, то параллельно ему подключается резистор для повышения тока потребления. Однако подавляющее большинство устройств, подключаемых к выходам модуля РМ-4К-ИКЗ-R3 имеет токопотребление выше 15 мА (табло, сирены и т. д.), а следовательно в установке данного резистора нет необходимости.
В системе каждый выход адресного релейного модуля РМ-4К-ИКЗ-R3 представляет собой отдельное логическое устройство, т.е. каждый выход определяется как отдельное полноценное устройство и имеет свой адрес в системе. При конфигурации модуля адрес задается только выходу №1, всем остальным выходам адреса присваиваются автоматически в возрастающем порядке, начиная с заданного адреса.
