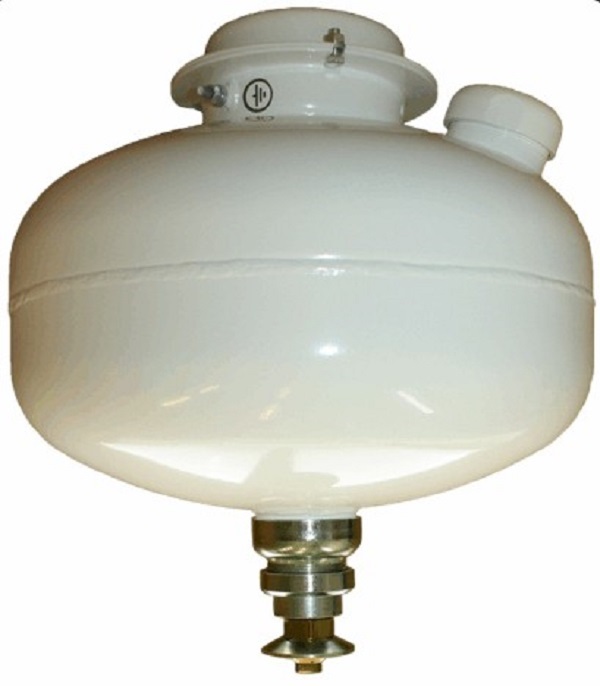

Модуль пожаротушения тонкораспылённой водой МУПТВ-13,5-ГЗ-В-01-01

Модули пожаротушения тонкораспыленной водой МУПТВ-13,5-ГЗ-В, МУПТВ-13,5-ГЗ-Ж (далее по тексту МУПТВ), предназначены для локализации и тушения пожаров класса А и электрооборудования, находящегося под напряжением до 1000 В.
МУПТВ не предназначены для тушения пожаров:
- веществ, реагирующих с водой (щелочные и щелочно-земельные металлы);
- веществ, горение которых может происходить без доступа воздуха.
МУПТВ предназначен как для тушения локальных очагов пожара, так и для пожаротушения всего помещения по площади.
МУПТВ является изделием многоразового использования.
Вытеснение жидкого огнетушащего вещества (ОТВ) производится газом, вырабатываемым газогенерирующим элементом - источником холодного газа (ИХГ) ИХГ-13,5(М)-01
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Устройство МУПТВ
МУПТВ (см. рисунок 1) состоит из корпуса 1, заправленного ОТВ, в котором размещено газогенерирующее устройство 2. В герметичный корпус газогенерирующего устройства установлен ИХГ 3 с элементом электропусковым 4. Нижняя горловина корпуса перекрыта срезной мембраной 5, которая поджата гайкой 6. С гайкой 6 через фильтрующий элемент соединен ороситель 7. В верхней части корпуса расположены кронштейн 8 для крепления к потолочному перекрытию, горловина 9 для заливки ОТВ и предохранительный клапан 10. МУПТВ имеет заземляющий зажим 11.
МУПТВ приводится в действие от импульса тока, который может вырабатываться:
- приборами приемно-контрольными охранно-пожарными;
- кнопкой ручного пуска;
- электронными узлами запуска (например, устройство сигнально-пусковое автономное автоматическое УСПАА-1, устройство сигнально-пусковое УСП-101).
Принцип работы.
После подачи электрического импульса на выводы элемента электропускового 4 ИХГ 3 генерирует газ, который создает давление внутри корпуса МУПТВ для вскрытия мембраны 5 и выпуска через ороситель 7 в зону горения тонкораспыленной струи ОТВ.
