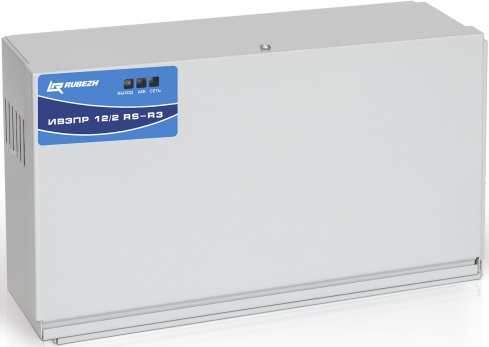

Блок бесперебойного питания ИВЭПР 12/2 RS-R3 исп. 2х12 БР

Предназначен для бесперебойного электропитания устройств адресной системы ОПС «Рубеж» с напряжением питания 12 В постоянного тока.
Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольный прибор «Рубеж-2ОП» прот. R3. ИВЭПР 12/2 RSR ПРОТ. R3 имеет два питающих выхода с раздельной защитой от короткого замыкания. Источник соответствует требованиям ГОСТ Р 53325. Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009. Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:
- СОБЫТИЯ: Разряд АКБ1; Разряд АКБ1 устранён; Отсутствие АКБ1
АКБ1 подключен; Нет сетевого напряжения; Разряд АКБ2; Разряд АКБ2 устранён; Отсутствие АКБ2; АКБ2 подключен; Есть сетевое напряжение.
- НЕИСПРАВНОСТИ:Отсутствие напряжения на выходе, напряжение < 9В (выход 1); Отсутствие напряжения на выходе, напряжение < 9В (выход 2); Глубокий разряд АКБ1; Глубокий разряд АКБ2.
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
- ПРЕИМУЩЕСТВА КОНСТРУКЦИИ: оптимальный заряд АКБ за счёт схемы постоянного тестирования; защиту аккумуляторных батарей от перезаряда и глубокого разряда. электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение; электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
- СХЕМНОЕ РЕШЕНИЕ: два независимых выхода питания;
возможность подключения адресной линии связи для передачи информации о состоянии источника питания; автоматический заряд АКБ при наличии сети переменного тока; автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения; низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы; выходное напряжение гальванически развязано от корпуса.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
