Кабель силовой ВВГнг(А)-LS 5х25 ГОСТ

Силовой кабель ВВГ 5х25 (также известен как силовой провод) предусмотрен для распределения и передачи электротока в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Подробное описание и характеристики представлены ниже.

Применение кабеля ВВГ 5х25
Кабель с данным диаметром применятся в следующих направлениях:
— при прокладке по специальным кабельным мостам, эстакадам, дорогам и в спец.блоках;
— в огне- и пожароопасных помещениях хозяйственного и промышленного типа;
— во взрывоопасных и пожароопасных зонах (класса В-Iб, В-Iг, В-II, В-IIа);
— для проведения осветительных сетей в опасных зонах класса В-Iа;
— при укладке электросетей во влажных и сущих помещениях, каналах, шахтах, коллекторах, производственных и технических помещениях, где существует риск затопления;
— при прокладке электросетей в воздушном пространстве.

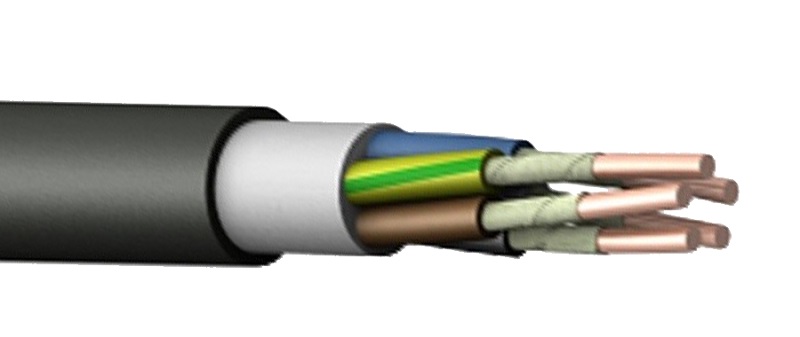

Силовой кабель состоит из трех составляющих:
— Пяти токопроводящих жил, сделанных из меди;
— Изоляция из ПВХ материала;
— Оболочка из ПВХ материала
Технические данные кабеля ВВГ 5х25 — 0,66кВ
— теоретический вес 1 км: 1483,00кг
— диаметр поперечного сечения: 25,3мм
— минимальный радиус изгиба: ож*: 253мм; мп*: 189мм
— номинальная толщина изоляции жил: 1,1мм
— эл. сопротивление изоляции на 1 км и 20оС: 7МОм
— допустимая токовая нагрузка: на воздухе: 115А; в земле: 130А
— допустимый ток короткого замыкания: 2,78кА
