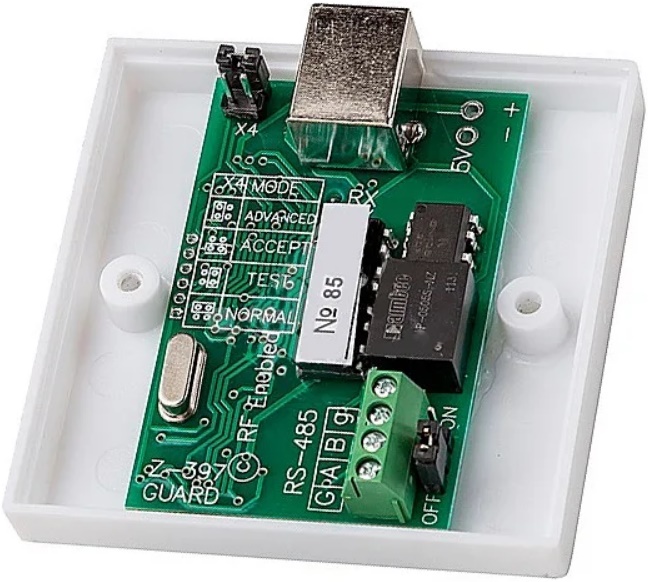

Преобразователь интерфейсов Ironlogic Z-397 (мод. Guard)

Ironlogic Z-397 guard USB/RS-485/422 предназначен для преобразования интерфейса USB в RS-485/422 и мониторинга событий, происходящих в системе через терминальную программу в реальном времени.

Основные характеристики:
- Гальваническая развязка последовательного интерфейса и компьютера
- Не нужен отдельный источник питания
- Мониторинг событий в системе
- Автоматической определение скорости приёмо-передачи
- Индикация приёмо-передачи

Особенности изделия:
1) гальваническая развязка линий интерфейса 422/485 до 1000 В как для исключения влияния импульсных помех, создаваемых
блоком питания компьютера, на подключаемые к компьютеру устройства, так и наоборот;
2) подключение к компьютеру и питание по интерфейсу USB;
3) работа через виртуальный COM-порт;
4) автоматическое определение скорости обмена информацией по интерфейсу USB;
5) автоматическое определение направления передачи при работе в полудуплексном режиме: в исходном состоянии конвертер ожидает данные и из канала связи, и из компьютера. В случае одновременной передачи преимуществом обладает компьютер. Переход из состояния передачи в состояние приема на любой скорости не более 1 микросекунды после передачи последнего стоп-бита в пакете данных. Наличие в программе управления направлением передачи по RTS игнорируется и на работу конвертера не влияет;
6) наличие переключателей режима: конвертер позволяет легко настроить режимы работы с помощью четырех переключателей. Переключатели 1 и 2 служат для переключения между интерфейсами RS-422 (оба в положении OFF) и RS485 (оба в положении ON). Переключатель 3 служит для переключения между режимами FULL DUPLEX (одновременная передача и прием, положение OFF) и HALF DUPLEX (полудуплексный режим, положение ON).
Внимание! Режим FULL DUPLEX может работать только в случае RS-422, при использовании RS-485 этот переключатель должен быть положении ON. Переключатель 4 в положении ON подключает нагрузочный резистор к линиям AB.
7) наличие контрольного канала: контрольный канал можно подключить к COM-порту компьютера и с помощью любой терминальной программы проконтролировать протокол обмена.
